[徕卡讲堂]Telyt框架取景器介绍

2016-11-07 2,106 0

telyt

针对Telyt 4.5/200mm的框架取景器SFTOO在1938年推出,搭配镜反射箱外的配件夹上使用。使用时PLOOT旋转90°,反光镜锁定,安装SFTOO,Telyt 4.5/200mm刻度对焦,相机使用者可以快速的拍摄各种运动动作。视差校正在SFTOO后方的滚花目镜处。

27234_111

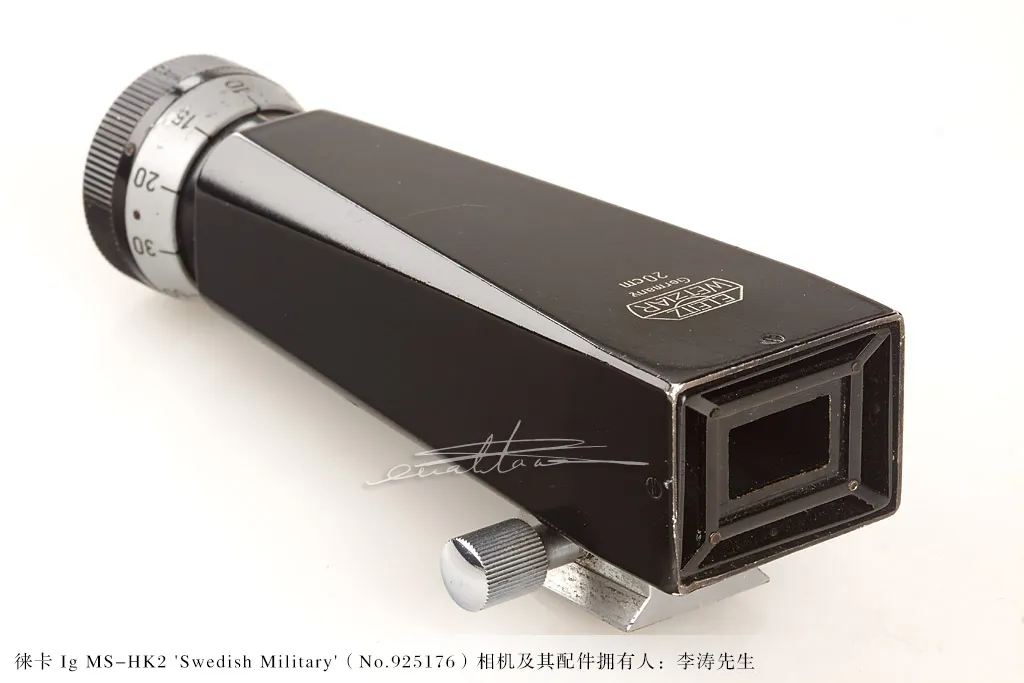

▲徕卡Ⅰg(No.925176)配件SFTOO取景器

27234_102

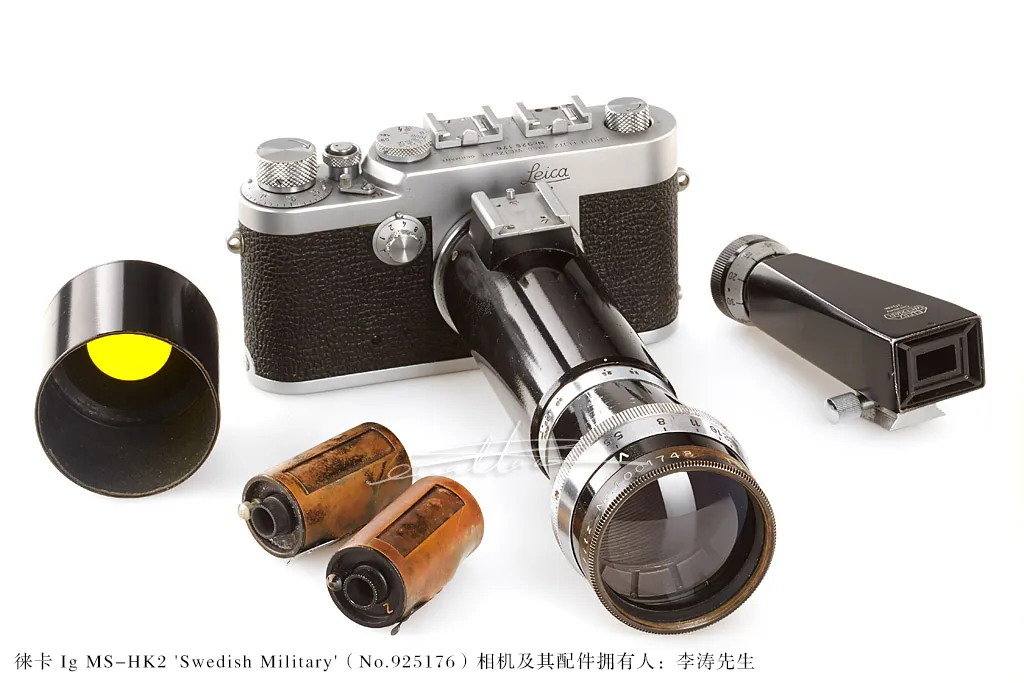

▲徕卡Ⅰg(No.925176)配件SFTOO取景器

telyt-1

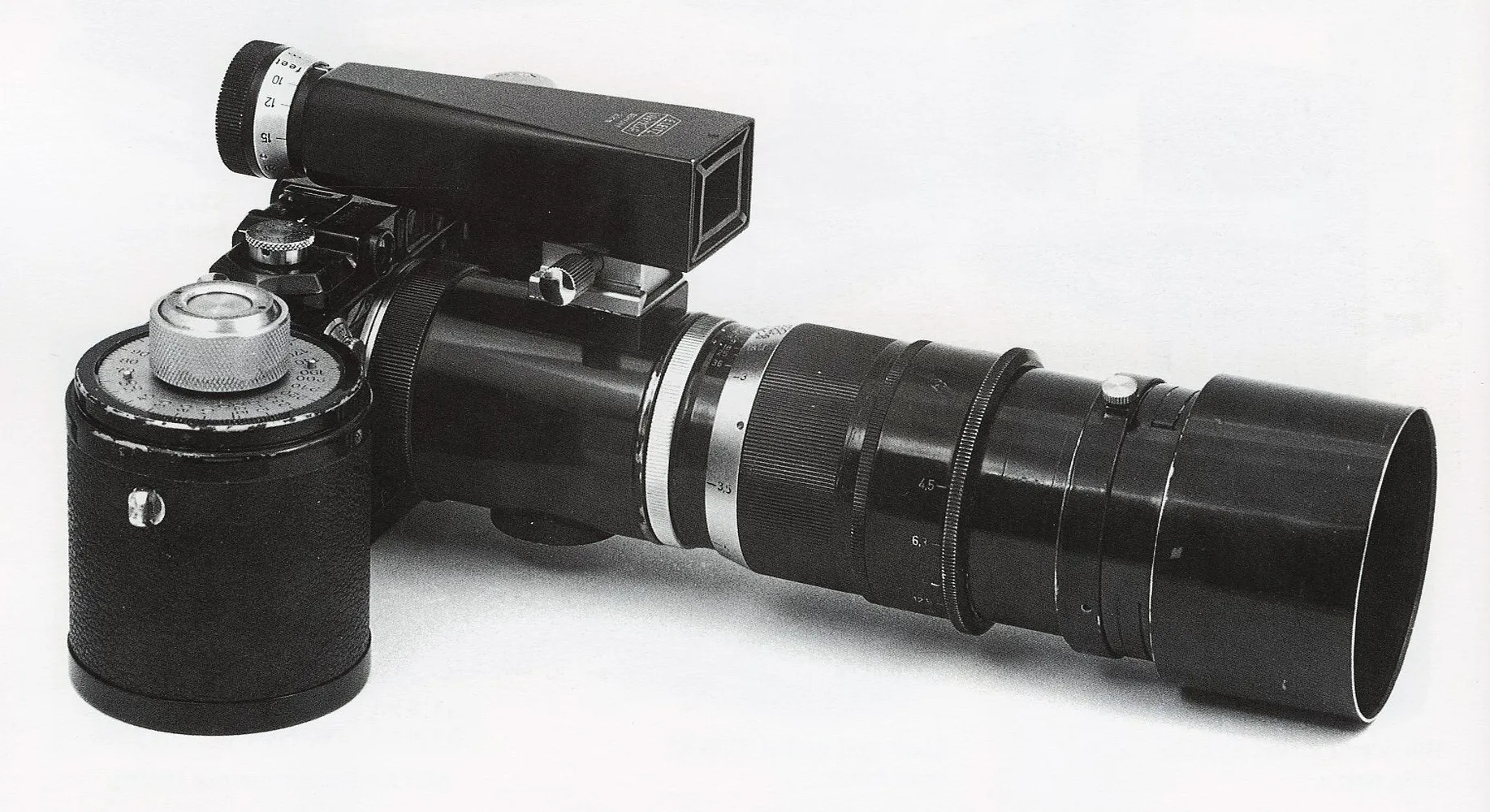

▲安装在徕卡Reporter上的Telyt 4.5/200mm OTPLO、TZOON和SFTOO取景器

在1940年,徕卡生产了特殊的增距延长管TZOON(长度跟PLOOT一样是62.5mm),以便Telyt镜头可以使用在可拍摄250次的徕卡Reporter上。PLOOT不能直接安装在徕卡Reporter上,因为相机较大的部件体积导致反射箱无法旋入正确的位置。SFTOO取景器可安装在TZOON上的配件夹上。 telyt-2

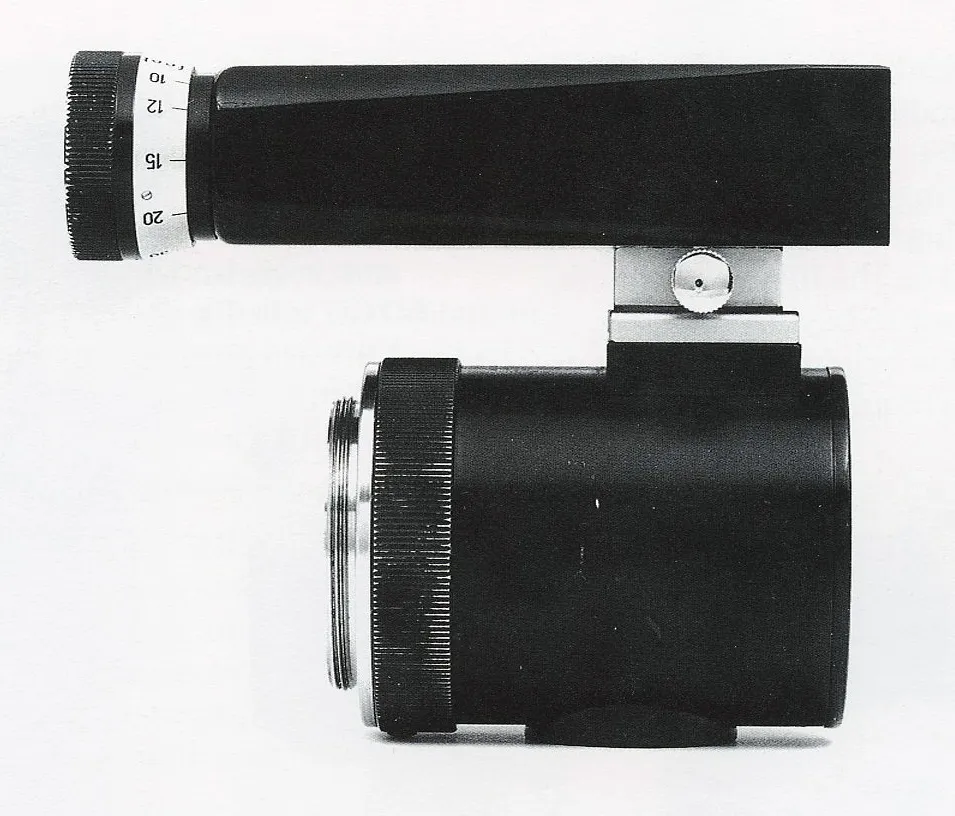

▲安装在增距延长管TZOON上的SFTOO

1954年,针对Telyt 5/400mm的SQTOO框架取景器推出,徕卡相机搭配62.mm增距延长管(TZFOO或Visoflex 1)、SQTOO取景器和Telyt 5/400mm镜头整套最好使用在一个坚固的三脚架上。200mm和400mm取景器的编录记录最晚到1968年。

telyt-3

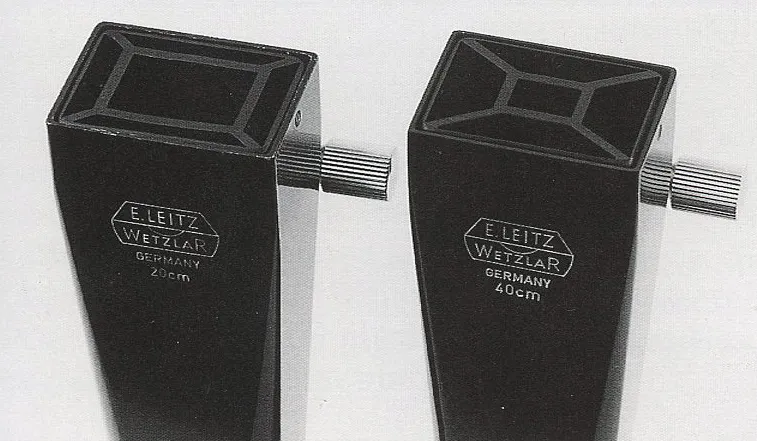

▲200mm遮罩和400mm遮罩对比

图中为特殊的增距配件槽(代码未知)记录时间在1954-1960年,当SFTOO或SQTOO搭配一个配件槽较低的TZFOO(或早期的TZOON)使用在徕卡Ⅲg或M相机带螺口转卡口适配器时,需要使用此配件。配件插槽高度较低的Visoflex Ⅰ同样需要使用此配件。

telyt-5

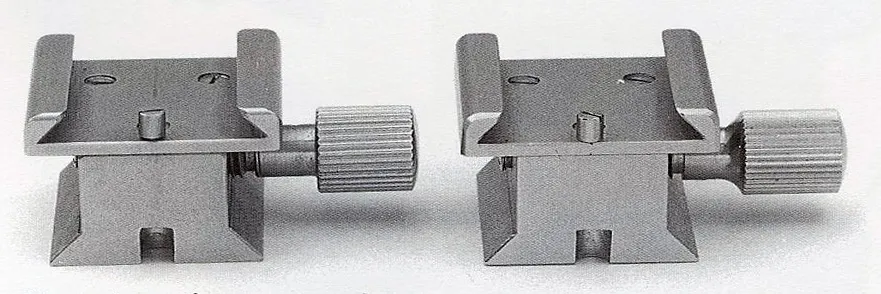

▲增高配件槽

telyt-4

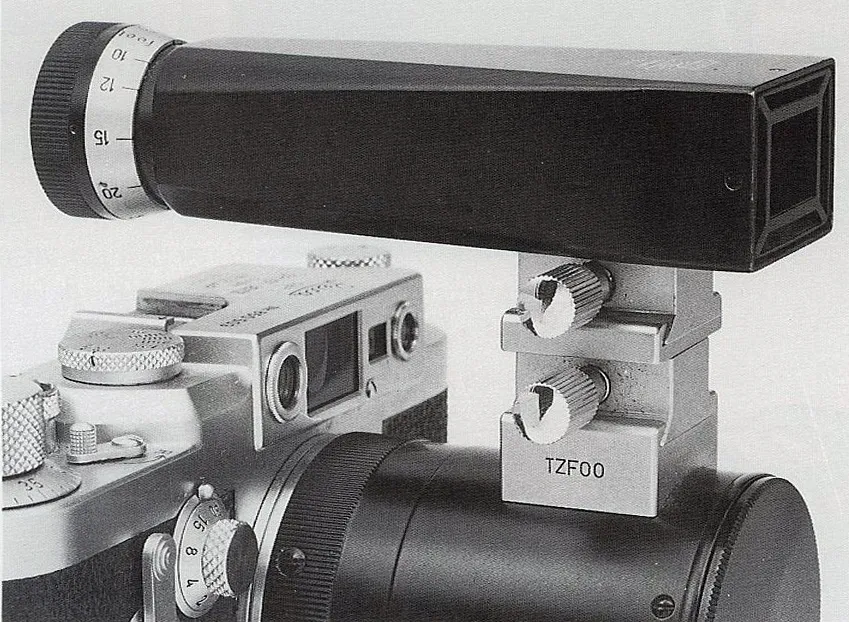

▲SFTOO取景器安装在较短的TZFOO上,需要使用额外的增高配件槽

telyt-6

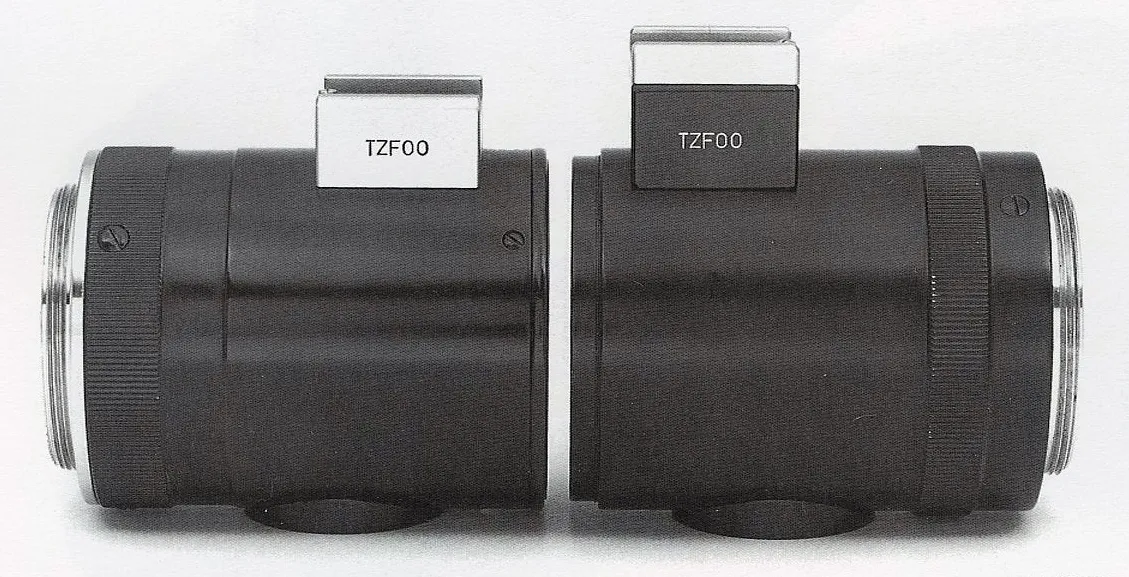

▲TZFOO较低配件槽和较高配件槽对比

-以上文字内容翻译自"Leica-An Illustrated History Volume III - Accessories"
