[徕卡讲堂]测距仪Rangefinder介绍

2016-10-14 3,831 0

rangefinder

FODIS测距仪在1923年徕卡备忘录宣布推出,两年后正式商用。FODIS可以使用在徕卡0系列最后的相机上。徕卡1925年的广告宣传册记录FODIS为相机一个可选择搭配的配件。测距仪本身代码为FODUA,其皮套为EUDIT,测距仪连皮套代码为FODIS。虽然非常早期的样本未编号,但是笔者检查过的大部分FODIS测距仪都是有编号的。

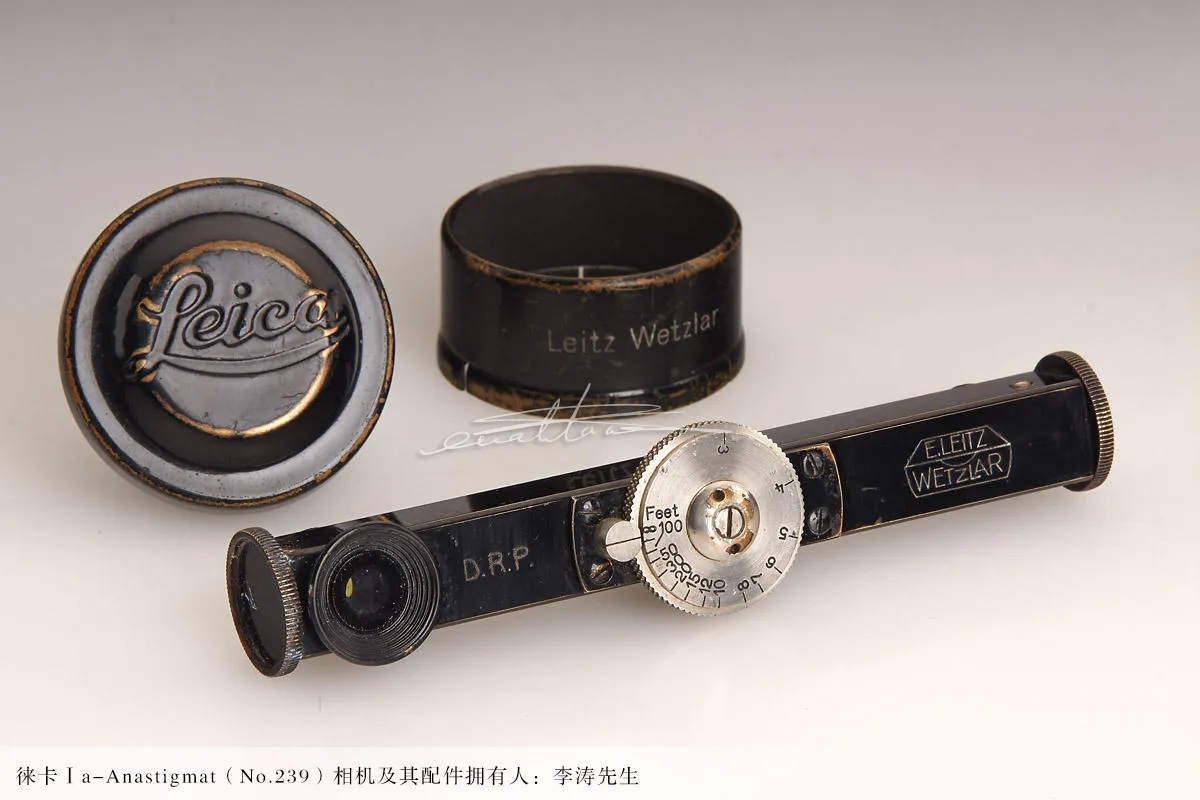

239-114
▲徕卡Ⅰa-Anastigmat(No.239)配件FODIS测距仪(No.2381)

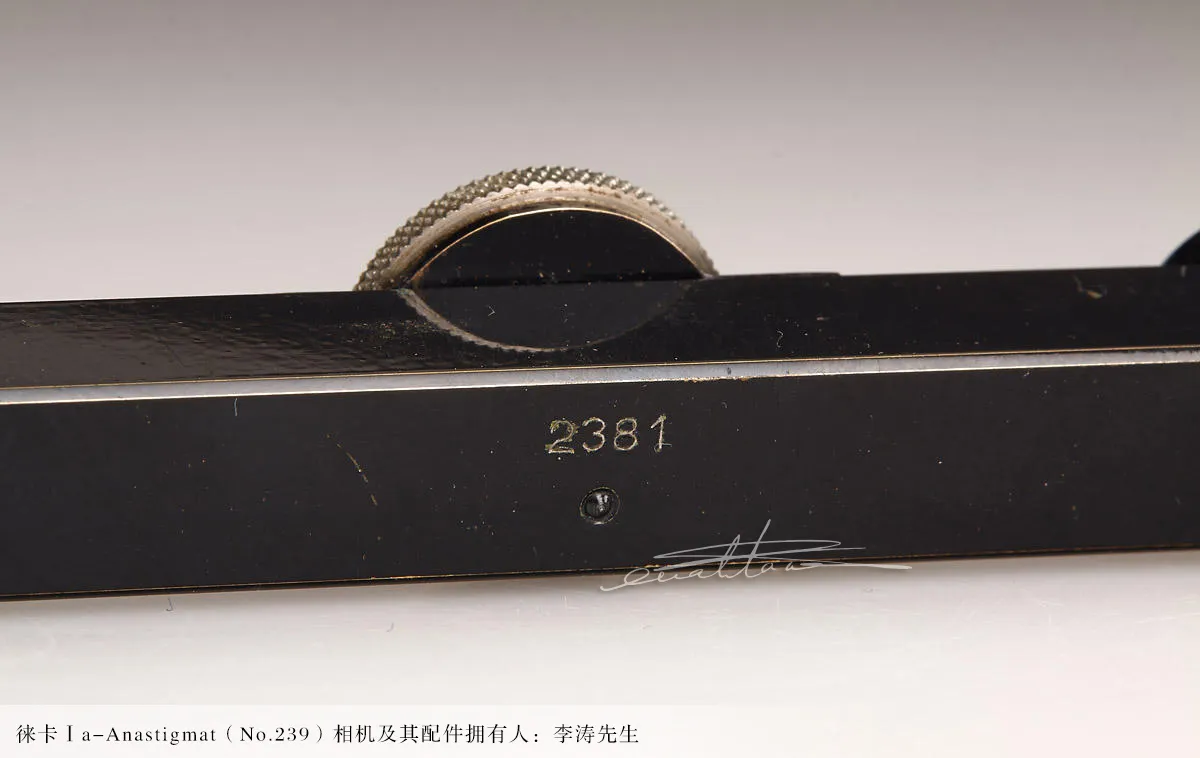

239-115

▲徕卡Ⅰa-Anastigmat(No.239)配件FODIS测距仪(No.2381)

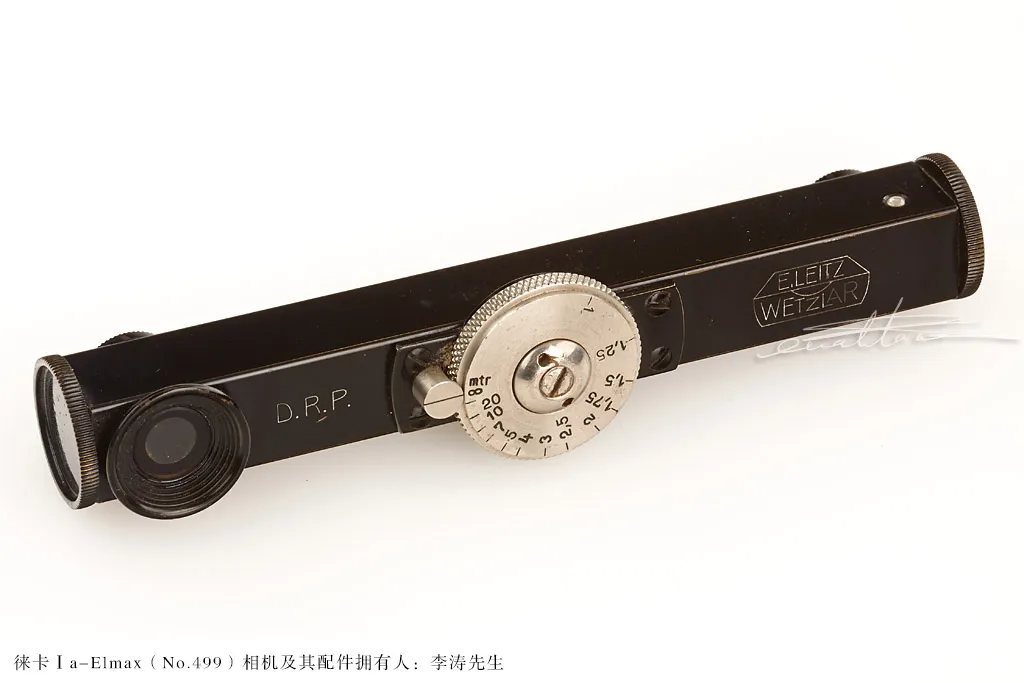

499-110

▲徕卡Ⅰa-Elmax(No.499)配件FODIS测距仪(No.2636)

▲徕卡Ⅰa-Elmax(No.499)配件FODIS测距仪(No.2636)



在1930年末,一款针对新的Elmar 4.5/135mm镜头推出的FOFER测距仪推出,控制校准拨盘直径比之前的稍大。这一时期徕卡生产的其他测距仪不能使用在徕卡相机上,这些版本很容易和FOFER混淆。存在有为Nagel Pupille调校的特殊版本FOFER,刻有大写字母“N”。FONOR是为中等大小尺寸的相机设计的,FONOR拨盘上刻有+ 12 cm、+5 inches或+ 3/8 feet字样。FOKIN是为电影摄像机设计的,为黑色拨盘刻有+ 1/4 meter或+ 3/4 feet。安装FOKIN到电影摄像机上的为FOKUX(或叫FOKAL)。总的来说,FODIS和FOFER是使用在徕卡相机的,而FONOR、FOKIN、FOKUX和FOKAL不是。

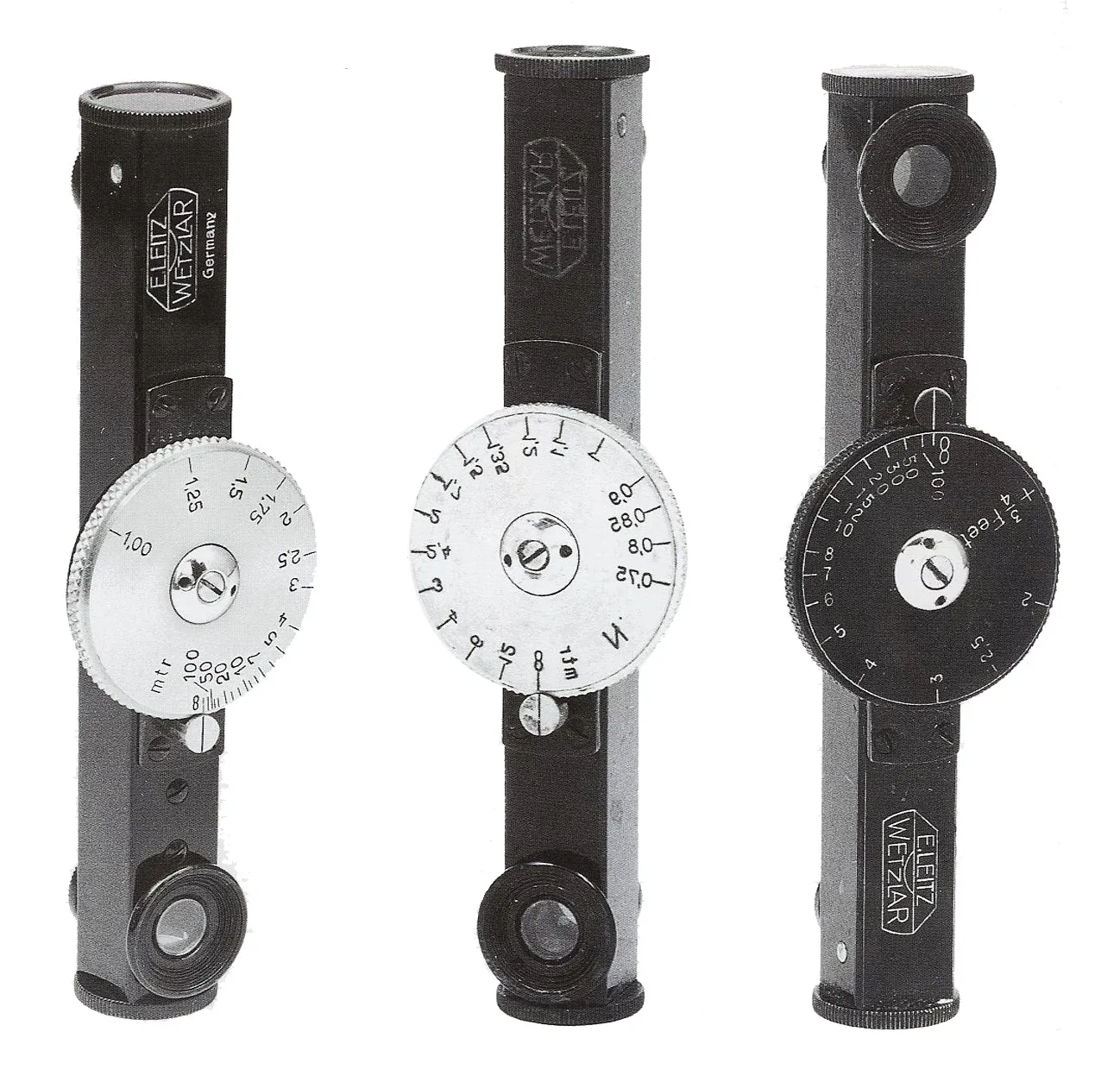

rangefinder-1

▲从左到右依次为FOFER、Nagel FOFER、电影摄像机使用的FOKIN

10399_116

▲徕卡C-Non Standard(No.52494)配件FOFER测距仪

10399_101

▲徕卡C-Non Standard(No.52494)

1931年,一个针对FOFER鲜为人知的配件被记录,这是当对焦近1米时使用的一个微小的棱镜FOPRI(型号1P)。当FOFER设定到一个特殊的距离和FOPRI在一个特定的重合位置可以达到接近50cm的对焦。FOPRI没有大量生产,直到笔者看到1931年十月和十一月的文献才知道其存在。徕卡韦兹拉尔博物馆存在有一个样品。

rangefinder-2

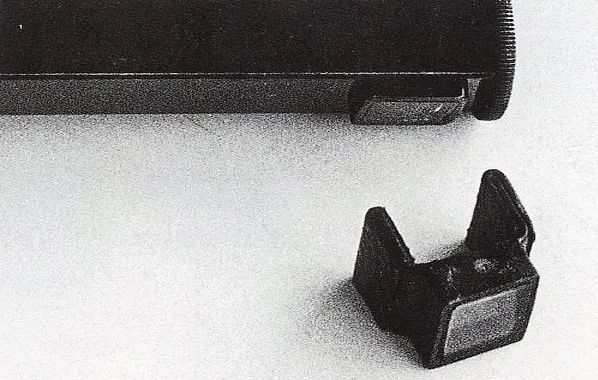

▲徕卡博物馆的FOPRI



1933年徕卡Standard相机推出,其配件插槽上可以安装特殊的转台夹装置使用水平安装的FOKOS测距仪,尽管早期的文献表明FOKOS可以垂直或水平使用,垂直使用时需移除转台夹,使FOKOS可直接连接到配件插槽使用。笔者检视过的所有徕卡Standard相机都是水平使用FOKOS测距仪,而且可以另外指出的是,笔者看过的那一个时期的文献也都是水平使用测距仪。

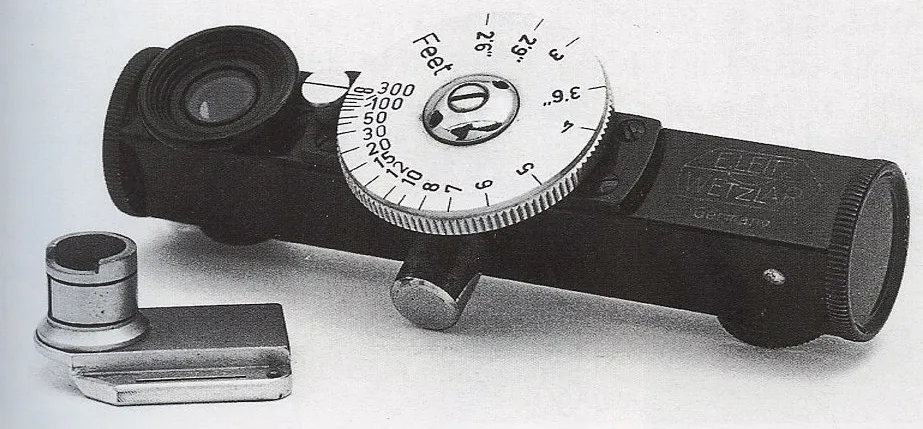

rangefinder-3

▲FOKOS及转台夹装置

FOKOS代码编录不包括转台夹装置,而FOKAB(1934年为HFOOK)是由FOKOS和转台夹装置组合的,可使用在徕卡A、徕卡B和徕卡C相机上。到现在,笔者还没有确定FOKOS连带转台夹装置和FOKAB(HFOOK)的不同,可能转台夹本身有所差别。1949年,一个新型稍短的镀铬FOKOS可以在徕卡Ⅰc以及其后的徕卡Ⅰf、Ⅰg上垂直使用,最后记录在1966年。

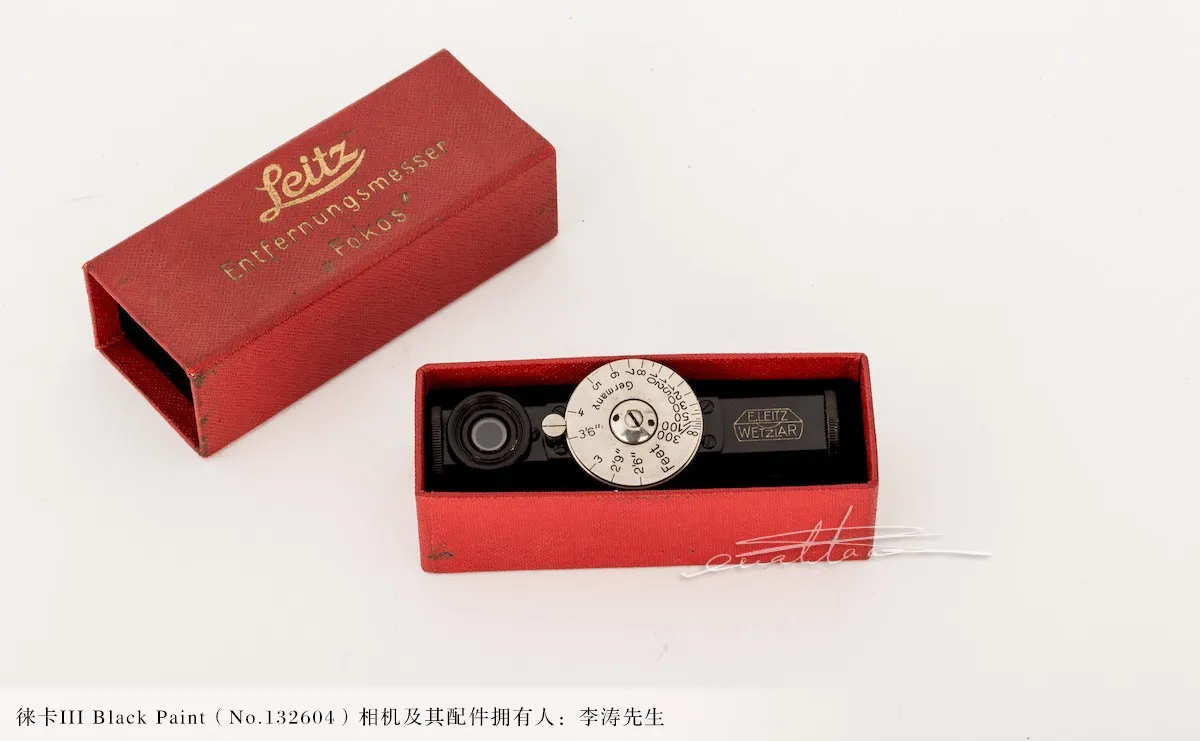

lotno_13_108

▲徕卡Ⅲ(No.132604)配件FOKOS测距仪

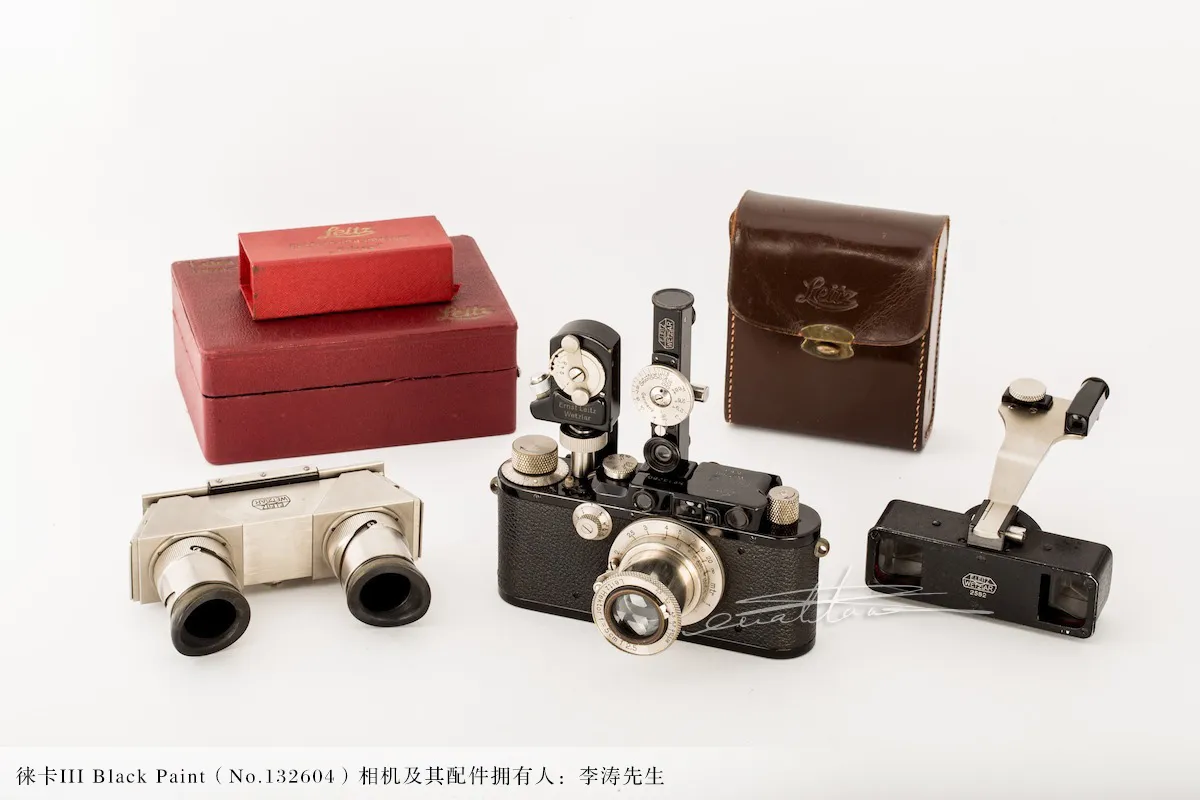

lotno_13_101

▲徕卡Ⅲ(No.132604)配件FOKOS测距仪



从1936年徕卡提供有黑色或者银铬测距仪连带增强滤镜ORAKO(10mm),从1938年提供带银铬OKARO(11mm)的。ORAKO使用在徕卡Ⅱ、徕卡Ⅲ和Ⅲa上,OKARO使用在徕卡Ⅲb、c、d和f上。

lotno_6002_107
▲徕卡Ⅱ(No.9270*)连带配件橙色滤镜ORAKO

-以上文字内容翻译自"Leica-An Illustrated History Volume III - Accessories"
